支持帶電測試
支持離線測試

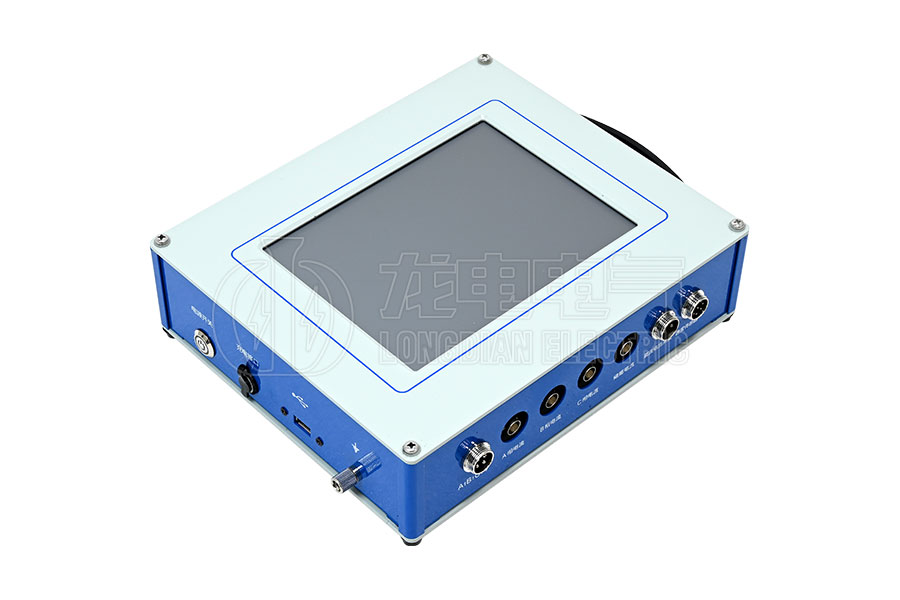

GKC-AQ斷路器動特性帶電分析儀是專用于斷路器機構狀態監測的裝置，根據DL/T 846.3-2004、GDW11366-2014標準，既支持帶電測試又能離線測試兩種模式。斷路器在運行中，通過斷路器分（或合）閘線圈的電流、電壓及主回路CT二次測三相電流等波形曲線圖譜分析，對斷路器操作機構的狀態做出診斷，如：機構卡澀、油脂固化凝結、分/合閘線圈狀態、輔助點失效、蓄電池穩定、合（分）閘時間、三相不同期性等。
| 時間測量 | 等待信號時間:0~20S |
| 線圈、斷采集時間：0~299ms | |
| 分辨率：0.1ms | |
| 精度：0.05%±2個字 | |
| 離線模式:三路斷口分、合閘時間及不同期性、彈跳次數、彈跳時間 | |
| 在線模式:三路斷口分、合閘時間及不同期性 | |
| 速度及行程測量（離線模式） | 剛分、剛合速度，分、合閘瞬時速度，分、合閘最大速度及平均速度 |
| 測速范圍（離線模式） | 1mm傳感器 0.01～25.00m/s |
| 0.1mm傳感器 0.01～5.00m/s | |
| 360°角度傳感器 1周波/ 0.25° | |
| 傳感器測量范圍（離線模式） | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm |
| 360線傳感器：360°，測量范圍：0-999mm，分辨率:0.25° | |
| 儀器電源 | DC12V（請使用專用適配器充電）,如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時 |

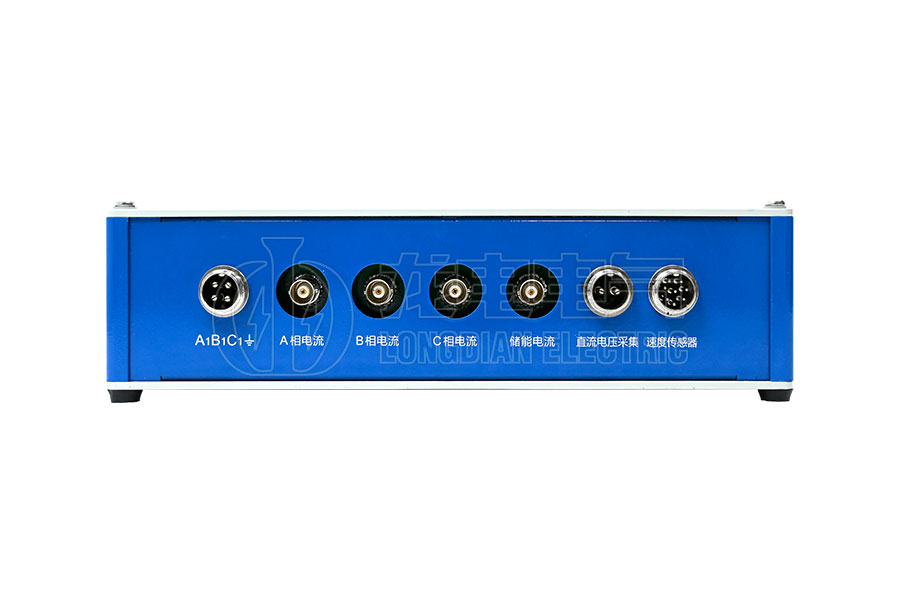

| 線圈電流（在線模式） | 0～200A，傳感器100mv對應最大電流20A，10mv對應最大電流200A |
| 線圈電壓（在線模式） | DC10～300V |
| 主機體積 | 240*200*70mm |
1、GKC-AQ斷路器動特性帶電分析儀為工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。

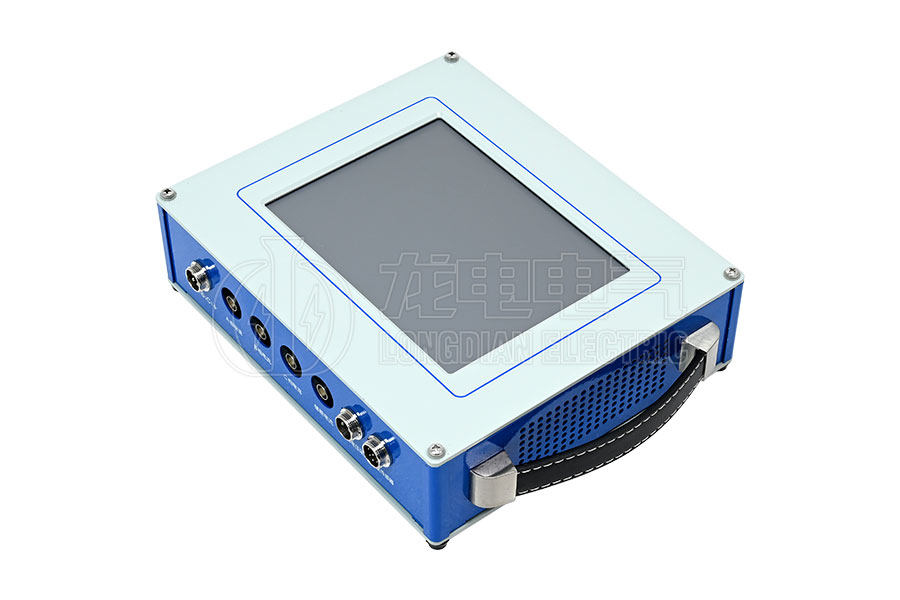

2、GKC-AQ斷路器動特性帶電分析儀采用進口8.4寸彩色觸摸屏，windows操作系統，人性化操作界面直觀，便于現場操作人員使用。
3、存儲容量大，可保存30000組數據。
4、支持中英文輸入。

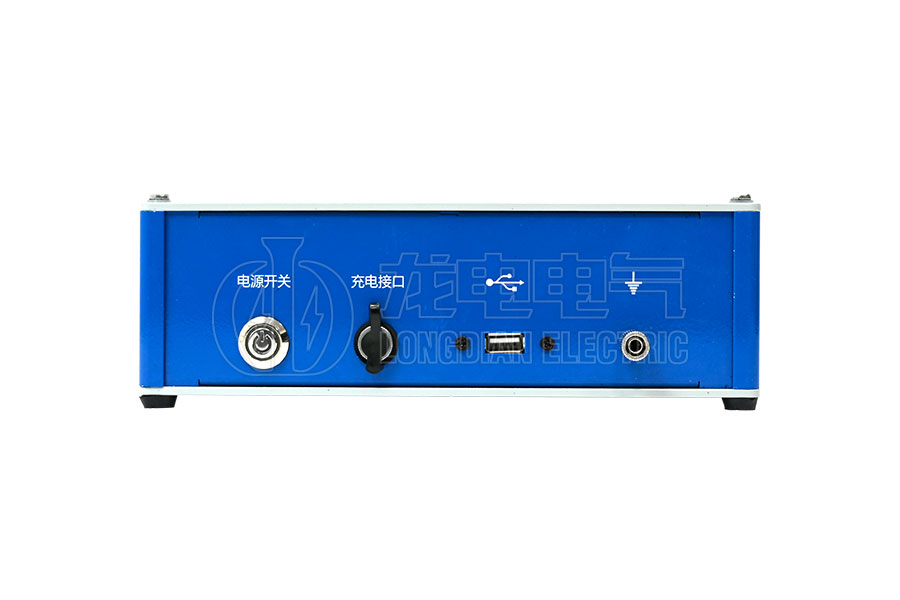

5、配備U盤接口，可直接把數據保存到U盤，也可以把數據傳到電腦保存，通過專業軟件進行分析打印。
6、內置大容量鋰電池，待機時間長達20小時。
7、GKC-AQ斷路器動特性帶電分析儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關，開關動作一次，得到所有數據及圖形。
8、內含包絡線，通過標準數據和剛測量出來的同類型斷路器的數據進行分析比對，及時發現問題。
